Като доставчик на разпределителни уреди за променлив ток с ниско напрежение, често се сблъсквам със запитвания от клиенти в райони с голяма надморска височина относно пригодността на нашите продукти. Средата с голяма надморска височина представлява уникални предизвикателства, които могат значително да повлияят на производителността и безопасността на електрическото оборудване. В този блог ще проуча дали разпределителната апаратура за променлив ток с ниско напрежение може да се използва в райони с голяма надморска височина, като се задълбоча в техническите аспекти и съображения.
Разбиране на условията на голяма надморска височина
Районите с голяма надморска височина се характеризират с по-ниско атмосферно налягане, по-ниска плътност на въздуха и намалено съдържание на кислород в сравнение с регионите на морското равнище. Тези фактори на околната среда имат пряко влияние върху електрическите характеристики на разпределителната уредба.
По-ниската плътност на въздуха на голяма надморска височина влияе върху диелектричната якост на въздуха. Диелектричната якост е максималното електрическо поле, което диелектричен материал (в този случай въздух) може да издържи, без да се разпадне и да позволи на тока да тече. Тъй като плътността на въздуха намалява с увеличаване на надморската височина, диелектричната якост на въздуха също намалява. Това означава, че на голяма надморска височина електрическото оборудване е по-податливо на електрическа повреда, като дъга между проводниците.
Друг важен аспект е охлаждащият ефект. В разпределителната уредба топлината се генерира по време на нормална работа поради протичането на ток през проводници и електрически компоненти. На морското равнище въздухът осигурява ефективна среда за разсейване на топлината. Но на голяма надморска височина по-ниската плътност на въздуха намалява коефициента на конвективен топлопренос. Това означава, че разпределителната апаратура може да не е в състояние да разсейва топлината толкова ефективно, колкото би било на морското равнище, което води до по-високи работни температури.
Въздействие върху разпределителната апаратура за променлив ток с ниско напрежение
Диелектрична производителност
Разпределителната апаратура за променлив ток с ниско напрежение е проектирана да работи в рамките на специфични граници на диелектрична якост. В райони с голяма надморска височина намалената диелектрична якост на въздуха може да причини проблеми като частични разряди и пламъци. Частичните разряди са локализирани електрически разряди, които възникват в изолацията на разпределителната уредба. С течение на времето тези частични разряди могат да влошат изолационния материал, което води до повреда на изолацията. Прекъсванията, от друга страна, са по-сериозни и включват пълно разрушаване на въздушната изолация между проводниците, което може да причини късо съединение и повреда на разпределителната уредба.
Термична производителност
Както бе споменато по-рано, намалената плътност на въздуха на голяма надморска височина влияе върху разсейването на топлината на разпределителната уредба. По-високите работни температури могат да ускорят стареенето на електрически компоненти, като прекъсвачи, контактори и предпазители. Например, контактите в прекъсвача могат да претърпят повишено износване поради по-високите температури, което води до намалена надеждност на контакта и потенциално причинява неизправности.
Адаптации за използване на голяма надморска височина
За да се осигури надеждна работа на разпределителна уредба за променлив ток с ниско напрежение в райони с голяма надморска височина, могат да се направят няколко адаптации.
Изолационен дизайн
Един подход е да се подобри изолацията на разпределителната уредба. Това може да се постигне чрез увеличаване на разстоянието на пълзене и хлабината между проводниците. Разстоянието на пълзене е най-късото разстояние по повърхността на изолацията между две проводими части, докато хлабината е най-късото разстояние във въздуха между две проводими части. Чрез увеличаване на тези разстояния се намалява рискът от електрическа повреда.
Охладителни системи
За да се справят с термичните проблеми, в дизайна на разпределителната уредба могат да бъдат включени подобрени системи за охлаждане. Например, системите за принудително въздушно охлаждане могат да се използват за подобряване на разсейването на топлината. Тези системи използват вентилатори за увеличаване на въздушния поток около електрическите компоненти, като по този начин намаляват работната температура.
Намаляване на мощността
Намаляването на стойността е друга обичайна практика. Това включва намаляване на номиналния ток и напрежение на разпределителната уредба, за да се компенсира намалената диелектрична якост и топлинна ефективност при голяма надморска височина. Чрез работа на разпределителната уредба с по-нисък капацитет рискът от електрическа повреда и прегряване е сведен до минимум.
Нашите продукти и пригодност за голяма надморска височина
Нашата компания предлага гама от продукти за разпределителна апаратура за ниско напрежение, включителноКомутационна апаратура за ниско напрежение MNS,Разпределителна апаратура с ниско напрежение, иПанел за корекция на фактора на мощността. Тези продукти са проектирани с мисъл за използване на голяма надморска височина.

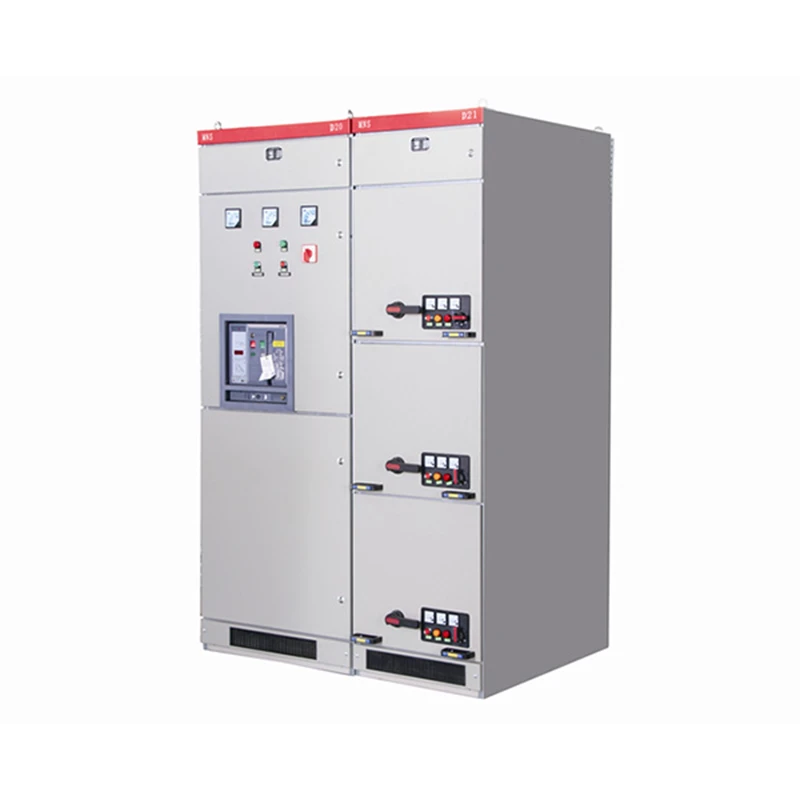

Нашата комутационна апаратура за ниско напрежение MNS включва усъвършенствани изолационни материали и модулен дизайн, който позволява лесно персонализиране. Изолацията е проектирана да издържа на намалената диелектрична якост на голяма надморска височина, а модулната структура позволява добавянето на охлаждащи модули, ако е необходимо.
Разпределителната апаратура с ниско напрежение е изградена със здрав корпус, който осигурява защита срещу факторите на околната среда. Освен това има механизъм за намаляване на мощността, който може да се регулира според надморската височина на мястото на инсталиране.
Панелът за коригиране на фактора на мощността е оборудван с ефективни кондензатори и системи за управление. Тези компоненти са проектирани да работят надеждно на голяма надморска височина, с подходящи мерки за изолация и охлаждане.
Казуси от практиката
В няколко проекта на голяма надморска височина нашата комутационна апаратура за променлив ток с ниско напрежение беше успешно инсталирана и експлоатирана. Например, в планински район с надморска височина над 3000 метра, нашата комутационна апаратура за ниско напрежение MNS беше инсталирана в малък промишлен завод. Въпреки трудните условия на околната среда, разпределителната уредба работи безпроблемно в продължение на няколко години, без значителни проблеми, свързани с електрическа повреда или прегряване.
В друг случай нашата комутационна апаратура с ниско напрежение беше използвана в жилищен комплекс на голяма надморска височина. Механизмът за намаляване на мощността беше регулиран според надморската височина и разпределителната уредба осигуряваше надеждно разпределение на електроенергията на жителите.
Заключение
В заключение, разпределителната апаратура за променлив ток с ниско напрежение може да се използва в райони с голяма надморска височина, но изисква подходящ дизайн и адаптация. Като се справят с предизвикателствата, свързани с диелектричните характеристики и термичното управление, нашите продукти за разпределителна апаратура могат да работят надеждно в среда с голяма надморска височина.
Ако се намирате в район с голяма надморска височина и се нуждаете от комутационна апаратура за променлив ток с ниско напрежение, ние сме тук, за да ви помогнем. Нашият екип от експерти може да ви предостави подробни технически съвети и персонализирани решения, за да отговори на вашите специфични изисквания. Свържете се с нас, за да започнем дискусия за обществена поръчка и да намерим най-доброто разпределително устройство за вашия проект.
Референции
- IEEE Std 693 - 2018, IEEE Препоръчителна практика за сеизмично проектиране на подстанции
- IEC 60298 - 2016, AC метални - затворени разпределителни и контролни уреди за номинални напрежения над 1 kV и до и включително 52 kV
- Техническа брошура на CIGRE 680, Въздействие на голяма надморска височина върху производителността на електрическото оборудване
